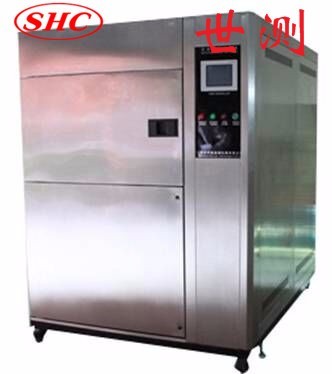

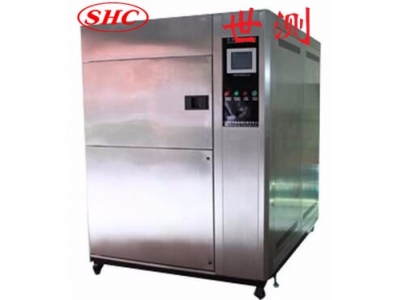

冷熱沖擊試驗箱
冷熱沖擊試驗箱是金屬、塑料、橡膠、電子等材料行業必備的測試設備，用于測試材料結構或復合材料在瞬間下經極高溫及極低溫的連續環境下忍受的程度，得以在最短時間內檢測試樣因熱脹冷縮所引起的化學變化或物理傷害。
- 型號： SC-LRC
- 品牌： 廣州世測（SHC)
- 技術標準： 符合GB2423、GJB150技術標準
產品概述
冷熱沖擊試驗箱是金屬、塑料、橡膠、電子等材料行業必備的測試設備，用于測試材料結構或復合材料在瞬間下經極高溫及極低溫的連續環境下忍受的程度，得以在zui短時間內檢測試樣因熱脹冷縮所引起的化學變化或物理傷害。
滿足的試驗方法
GB2423.1－2008 試驗A低溫試驗方法
GB2423.2－2008 試驗B高溫試驗方法
GB2423.22－2008 試驗N溫度變化試驗方法
GJB150.4－86 低溫試驗方法
GJB150.5－86 溫度沖擊試驗
型號規格
規格 型號 | 容積(L) | 內箱尺寸 | 外箱尺寸 | 低溫(℃) | 高溫(℃) |
SC-LRC60 | 60 | 500*300*400 | 1900*1870*2100 | A: -40℃ B: -65℃ | 150 |
SC-LRC80 | 80 | 500*400*400 | 1900*2000*2100 | ||
SC-LRC100 | 100 | 500*500*400 | 1980*2000*2200 | ||
SC-LRC150 | 150 | 600*500*500 | 1980*2100*2250 | ||
SC-LRC*** | 定制 | 定制 | 定制 |
技術指標
項目 | 內容 |
工作室容積 | 500mm×500mm×400mm (D深×W寬×H高） |
設備外形尺寸 | 約2100mm×2100mm×1930mm（D深×W寬×H高），確認設備通道尺寸 |
溫度沖擊范圍 | -40℃～150℃ 常溫暴露（5min）
|
負載（鋁錠） | 5kg |
傳感器位置 | 出風口 |
溫度恢復時間 | ≤5min |
氣門轉換時間 | ≤5s |
高溫區儲熱溫度范圍 | +60℃~+180℃ |
低溫區儲冷溫度范圍 | 0℃~-55℃ |
溫度偏差 | ≤±2℃(空載，恒定狀態時) |
溫度均勻度 | ≤2℃(空載，恒定狀態時) |
樣品區溫度波動度 | ±0.5℃(空載，恒定狀態時)測試樣品置于樣品臺上，高精度氣動系統驅動蓄熱區或蓄冷區之閥門引導氣流循環，以達到冷熱測試的溫度均勻性 |
高溫區升溫時間 | RT常溫～＋150℃，約需40min |
低溫區升溫時間 | RT常溫～-50℃， 約需60min |
溫度精度范圍 | 設定精度：±0.1℃，指示精度：±0.1℃，解析度：±0.1℃ |
總功率 | 約36KW |
運行功率 | 約12—36KW（根據PID運算，自動開啟加熱和制冷） |
電源 | 380V±10%V；50Hz；三相五線+接地線，保護接地電阻小于4Ω |
電源線 | 5米 |
注：試驗箱溫場及降溫指標在環境溫度≤28℃、相對濕度≤75％R.H，距室內各邊1/6邊長，空載、常壓條件下測得。 | |
箱體結構系統
項目 | 內容 |
結構方式 | 整體結構，試驗箱體用A3鋼板噴塑內加SUS304不銹鋼板拼裝。以大門面觀察，中間為測試室，下面為低溫室，上面高溫室。后部為制冷機組，測試樣品放置測試區，采用氣動開關風門方式。聯通測試室和低溫室，聯通測試室和高溫室實現高低溫沖擊。 |
材料構成 | 1）外壁材料：3A冷軋鋼板靜電雙面噴塑，顏色為珍珠白，厚1.2mm 2）內壁材料：SUS304不銹鋼板，厚1.0mm 3）絕熱材料：50mm硬質聚氨酯發泡加保溫棉 |
結構強度 | 試驗箱底板承重能力：≤100Kg（均勻負載） |
大門 | 1）高溫室大門為前面左開鉸鏈門；低溫箱門為常閉。 2）顏色為深藍 |
觀察窗 | 1個觀察窗；設在試驗箱大門上，尺寸：約260×370mm（寬×高），鍍膜防霜中空玻璃。 |
測試引線孔 | Φ50mm引線孔1個，帶蓋及軟塞，位于箱體左壁。 |
照明燈 | 觀察窗頂部設照明燈1只，由大門外開關控制。 |
冷凝出水孔 | 具有工作室冷凝水和機組凝結水的引出孔。 |
