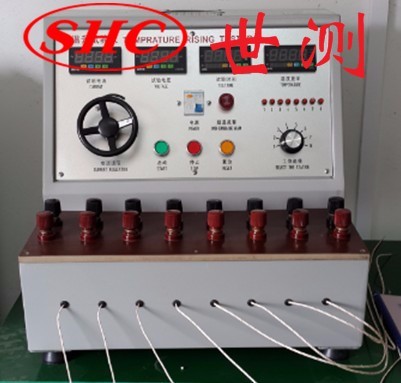

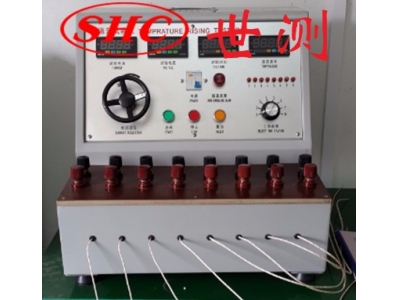

多功能溫升試驗儀
本裝置根據GB2099.1-2008第19條款、GB13140.1、IEC60884、VDE0620等相關標準對溫升試驗要求設計制作，用來測試電器附件在工作狀態下的溫升。
- 型號： SC-TR-1
- 品牌： 廣州世測（SHC)
- 技術標準： 根據GB2099.1-2008第19條款、GB13140.1、IEC60884、VDE0620等相關標準對溫升試驗要求
產品概述
本裝置根據GB2099.1-2008第19條款、GB13140.1、IEC60884、VDE0620等相關標準對溫升試驗要求設計制作，用來測試電器附件在工作狀態下的溫升。
技術參數及對應型號
參數項目 | SC-TR-1 | SC-TR-2 | SC-TR-3 |
試驗工位 | 6 | 6 | 6 |
試驗電流 | 0-40A | 0-125A | 50-1000A連續可調 |
試驗電壓 | 小于12V | 小于12V | 5V，12V，24V，48V |
計時器 | 0-9999s可調，數顯 | 0-9999s可調，數顯 | 0-9999s可調，數顯 |
測溫表 | 0-150°數顯 | 0-150°數顯 | 0-150°數顯 |
電源 | 220V，50HZ | 220V，50HZ | 220V，50HZ |
依據標準 | GB2099.1-2008 | GB13140.1 | UL |
主要測試對象 | 插銷 | 連接器 | 電路板 |
試驗方法:
將插頭或插座正負極短接后，尾部接在電流輸出接線柱上，然后接通電流，按標準要求設定好所需試驗電流及時間后，測試插頭或插座的插片與導體鉚合處的溫升數值在經過一定的時間及電流負載后的溫升數值是否符合標準要求,具有超溫過流報警功能。
過電流自動停機,過流報警值范圍:0-zui大電流值,自動記錄過流時間;
超溫自動停機,超溫報警值0-150℃, 報警燈閃爍,自動記錄超溫時間;
