插頭開關試驗設備

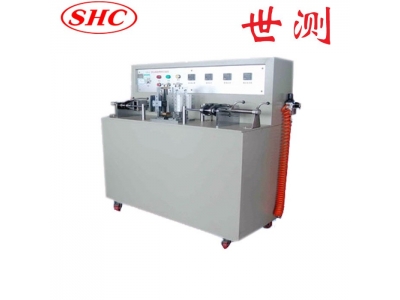

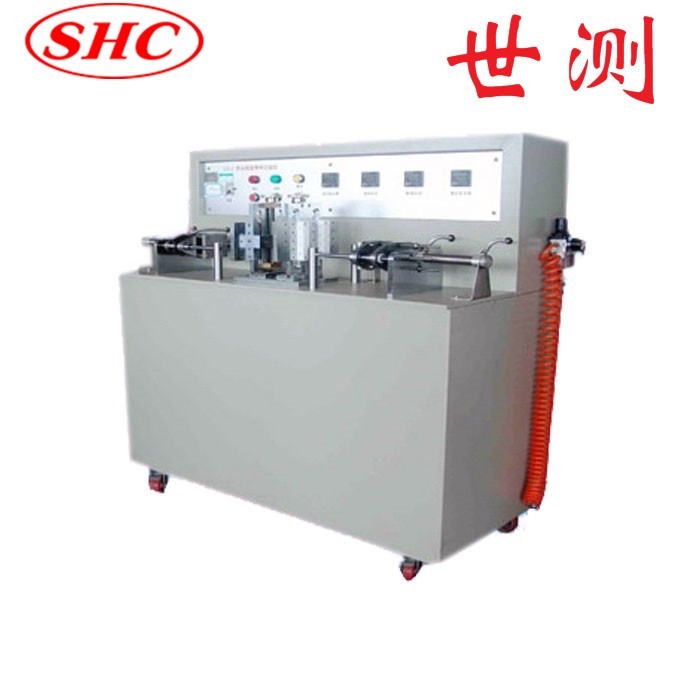

線性開關壽命試驗機

本試驗儀是根據 GB16915.1/IEC60669-1 第 18、19 章進行開關電氣耐久性試驗的專用設備。同時可按照 GB2099.1等其它標準做成壽命試驗機儀。 該設備適用于額定電流不大于 16A的按鈕開關、撥動開關、推拉開關等。配上負載(電阻性、電感性、電容性)可做加載試驗,并設有相應的控制系統,通過示波器接口,可清楚地看到對應的開關負載時序及波形。 設備采用鋁合金機架,不銹鋼封板,由伺服電機+滾珠絲桿驅動,7寸彩色觸摸屏顯示及設置測試參數,PLC 控制。可預置試驗次數、試驗速率、行程和旋轉角度(最多可設 10 個角度)。帶有電流顯示功能,能顯示樣品的電流。三套線性開關夾具,方便操作,簡單實用。當開關因粘合、失靈導致連續接通或斷開可以故障報警并記錄相應的實驗次數,到設定次數時可報警; 當有報警發生時,即自動停止試驗。

  • 型號: SC-SM61
  • 品牌: 廣州世測(SHC)
  • 技術標準: 本試驗儀是根據 GB16915.1/IEC60669-1 第 18、19 章進行開關電氣耐久性試驗的專用設備。同時可按照 GB2099.1等其它標準做成壽命試驗機儀。

產品名稱

線性開關機械壽命試驗機儀SC-KGJ02 伺服


產品概述

本試驗儀是根據 GB16915.1/IEC60669-1 18、19 章進行開關電氣耐久性試驗的專用設備。同時可按照 GB2099.1等其它標準做成壽命試驗機儀。

該設備適用于額定電流不大于 16A的按鈕開關、撥動開關、推拉開關等。配上負載(電阻性、電感性、電容性)可做加載試驗,并設有相應的控制系統,通過示波器接口,可清楚地看到對應的開關負載時序及波形。

設備采用鋁合金機架,不銹鋼封板,由伺服電機+滾珠絲桿驅動,7寸彩色觸摸屏顯示及設置測試參數,PLC 控制。可預置試驗次數、試驗速率、行程和旋轉角度(zui多可設 10 個角度)。帶有電流顯示功能,能顯示樣品的電流。三套線性開關夾具,方便操作,簡單實用。當開關因粘合、失靈導致連續接通或斷開可以故障報警并記錄相應的實驗次數,到設定次數時可報警; 當有報警發生時,即自動停止試驗。


技術參數

  1. 輸入電壓/頻率:AC220V±10% / 50Hz

  2. 整機設 3 個工位,;三個為線性動作試驗,可同時做三個同類開關試驗。

  3. 動作zui快速率:開關一個周期/1s

  4. 線性動作zui大行程: 150mm(可調);

  5. 可進行慢速試驗(旋轉動作 9°/S,線性動作 5mm/S),加快速度(旋轉動作 90°/S,線性動作 80mm/S)等試驗。根據開關額定電流的大小,每分鐘操作的頻率(30 /min15 /min7.5 /min)均能設置。

  6. 采用伺服電機驅動,PCL 控制,觸摸屏操作,控制精度高,動作距離、旋轉角度、試驗次數等均能方便地進行設置。

  7. 配負載接口,連接負載可做加載試驗。

  8. 其它可訂制。



主要技術參數及使用環境

序號

項目

參數

備注

1

電源

AC220V±10%/50Hz

2

工位

3工位,三個線性工位,三個旋轉工位

3

操作界面

7英寸彩色LCD觸摸屏

4

驅動方式

伺服電機+滾珠絲桿

5

控制系統

PLC控制

6

試驗次數

0~999999次,可預置

7

導通時間

0~99.9s,可預置

8

關閉時間

0~99.9s,可預置

9

試驗行程

線性:-40110mm,可預置

旋轉: 0360°,可預置

10

試驗速率

線性:0100mm/s,可預置

旋轉: 090°/s,可預置

11

大氣壓力

80~106kpa

12

環境溫度

5~40°C

13

相對濕度

(2090%RH

14

使用場所

無劇烈搖動、振動,無電磁干擾、無塵埃、無爆炸性及腐蝕性氣體、散熱良好

15

外形尺寸及重量

L*W*H=880*730*520mm,120kg
