本裝置符合IEC60335-1:25.15、GB2486及GB4706-1：25.15等標準要求設計制作，用于對帶有電源軟線的器具，以及打算用柔性軟線永久連接到固定布線的器具等家用電器產品、醫療器械等電源線在接線端處進行拉力和扭矩兩項試驗，檢查夾緊裝置是否牢固。 試驗方法為在導線試樣距固定裝置位置20mm處做一標記，然后以1次/秒速率平緩的施加拉力25次，然后在靠近器具位置施加一扭矩，持續1分鐘。試驗過后，導線標記位位移不超過2mm。

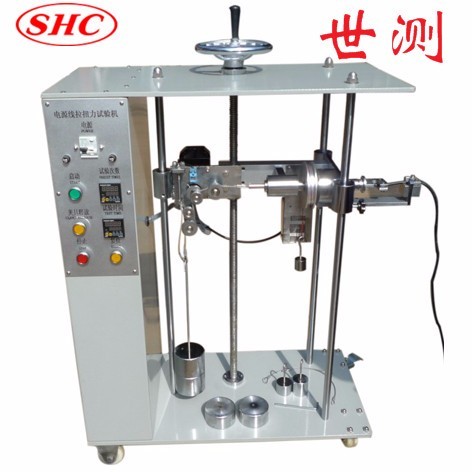

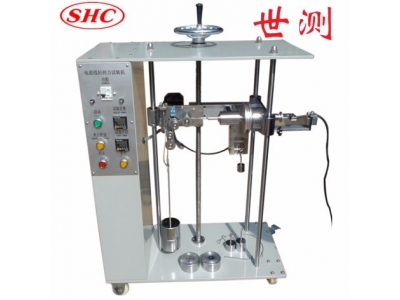

產品概述
本裝置符合IEC60335-1:25.15、GB2486及GB4706-1：25.15等標準要求設計制作，用于對帶有電源軟線的器具，以及打算用柔性軟線永久連接到固定布線的器具等家用電器產品、醫療器械等電源線在接線端處進行拉力和扭矩兩項試驗，檢查夾緊裝置是否牢固。
試驗方法為在導線試樣距固定裝置位置20mm處做一標記，然后以1次/秒速率平緩的施加拉力25次，然后在靠近器具位置施加一扭矩，持續1分鐘。試驗過后，導線標記位位移不超過2mm。
技術參數
1、工作電源：AC220V 50HZ；
2、拉力砝碼：20N、30N各兩個（可實現30N、60N、80N、100N的拉力）；
3、扭力砝碼：2N、5N、7N各一個（可實現0.1Nm、0.25Nm、0.35Nm的扭矩）；
4、受拉次數：0~9999可預置，默認25次；
5、受拉頻率：1次/秒；
6、扭矩時間：0.01S～99小時99分鐘。
拉力扭矩搭配表
器具質量/kg | 拉力/N | 扭力/N.m |
≦1 | 30 | 0.1 |
1<且≦4 | 60 | 0.25 |
>4 | 100 | 0.35 |
