防塵試驗箱技術參數 IP56防塵試驗機

2017-07-10 11:30:19 SC01

防塵試驗箱技術參數

本設備的基本結構和原理及性能，滿足如下標準及相關要求：

CMS-D 3069,GAIS-D 0204；

GB/T2423.37-89 電工電子產品基本環境試驗規程試驗L：砂塵試驗方法；

GB/T2421-89 電工電子產品基本環境試驗規程總則；

GB/T 2422-1995 電工電子產品環境試驗術語；

GB/T4208-1993 外殼防護等級（IP代碼）；

GB4942（idtIEC60034－5：1991）低壓電器外殼防護等級。

防塵試驗箱技術參數

本試驗箱用于低壓電器、電機、儀器、儀表、燈具、家用電器等產品，在儲存、運輸和使用過程中往往會受到砂塵環境的影響。尤其是汽車、電器受砂塵的影響更為顯著。本設備就是采用人工模擬砂塵環境，來檢驗試品對防塵能力的試驗設備，考核試樣在此種環境中對防塵能力的試驗設備。除能夠提供非層流狀的載塵的垂直循環氣流，并對其循環載塵氣流、開、停、自動定時或連續控制，可作：吹塵、降塵、溫度等多種性能測試，是理想的防塵試驗設備。

防塵試驗箱技術參數

本設備由風機推動一定濃度的砂塵以一定的流速吹過試驗樣品表面,從而評價這些試驗樣品(設備)暴露于干砂或充滿塵土的大氣作用下防御塵埃微粒滲透效應的能力、防御砂礫的磨蝕或阻塞效應的能力及能否儲存和運行的能力。

防塵試驗箱技術參數

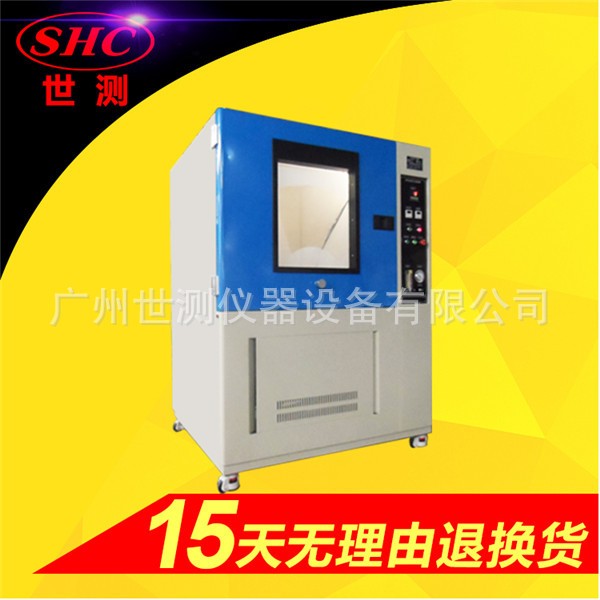

1、全進口不銹鋼內膽、不銹鋼外箱殼體或A3板噴塑外箱殼體，外形美觀大方。

2、巧妙的風道結構，溫度、沙塵濃度偏差小。

3、大門裝有觀察窗，可方便觀察試樣品的試驗狀態。

4、系統操作簡單，安裝維護方便。

1）.設備為整體(回轉)結構形式,風機在設備中下部,回轉循環風道連接試驗裝置,進砂裝置在試驗箱上風口,控溫系統位于箱體后部，儀表控制系統位于試驗箱的右側。

2）.工作室下部為漏斗型裝置,在漏斗壁上安裝電磁振動器以滿足砂塵回收的需要，同時在沙塵收集器下部裝有粉塵加溫干燥裝置，可以滿足潮濕狀態下粉塵能正常工作。

3）.箱門上設有觀察窗. 試驗箱為單開門，采用雙層耐老化硅橡膠密封。

4）.試驗箱外壁材料為SUS201不銹鋼板或A3板噴塑制造,內壁采用SUS304不銹鋼板加工成型,機架為5#槽鋼防銹處理后噴涂。

5）.砂塵空氣循環裝置：循環風道及通風機,風機功率達到約750W。

產品參數1

防塵試驗箱技術參數

技術要求	性能參數
工作室尺寸	（512L）800×800×800（mm）可依客戶要求而定
溫度范圍	環境溫度+15～+60℃
溫度均勻度	≤±3℃
濕度范圍	相對濕度
風路機件	離心風機
試驗用塵濃度	2-4 g/m3，可根據要求更改
試樣回收系統	可回收
試件電源插座	防塵插座
粉塵要求	所用粉塵應含1Kg干石英沙，顆粒分布為：a.通過150μm孔徑，104μm線徑：99%~100%；b.通過105μm孔徑，64μm線徑：76%~86%；c.通過75μm孔徑，52μm線徑：60%~70%
樣架	采用頂置吊架和底部支撐的特殊方式價格的不銹鋼樣架，可承重約30KG左右
風速	≤2-7m/s
金屬篩網標稱線徑	50um
篩網間標稱距離	75um
測試視窗	一個，可以方便的觀測實驗室的樣品，配有手動刮片
功能	吹塵、降塵：可作間隙、周期試驗
