防塵試驗箱國標 IP5X防水防塵測試箱

2017-07-10 14:56:12 SC01

符合 IEC60529:2001《Degrees of protection provided by enclosures(IP Code)》、GB4208-2008《外殼防護等級(IP 代碼)》14.2.3、14.2.4 條款與圖 4 及GB7000.1《燈具第一部分：一般要求與試驗》9.2.4、9.2.5 條款及圖 9.4 要求.

滿足標準： GB 4208-2008 、GB/T4942.2-1993、、IEC60529、GJB150、、GB/T10485-2007、ISO20653、GB/T 12480等標準中規定的測試要求。

1 GB/T 4942.1-2006《旋轉電機整體結構的防護等級（IP代碼）分級》
2 GB/T 4942.2-1993《低壓電器外殼防護等級》
3 GB 4208-2008《外殼防護等級（IP代碼）》
4 QC/T 413-2002《汽車電器設備基本技術條件》

產品參數1

防塵試驗箱國標

（一）IPX1/2滴水試驗裝置

1、淋雨面積：1000mmX1000mm（或依客戶要求）

2、水箱材料：不銹鋼

3、滴水孔徑：￠0.4mm

4、孔距： 20mm

5、降雨量： 1mm/Min、3mm/Min用戶自設定參數(誤差：+0.5mm/min)

6、滴水高度：200-2000mm（設備自動控制）

7、試驗時間：10Min、可自行設定時間

8、自動空壓清洗針嘴

9、試驗完成自動排空水箱積水

（二）IPX3/4擺管淋雨試驗機

1、擺管尺寸（mm）: Φ200/400/600/800/1000/120/16000mm,

擺管根據客戶情況選擇。

2、流量（L/mm）: 0.5-10.0可調

3、噴水孔徑尺寸(mm): 0.4

4、擺管內徑（mm）: 15

5、擺管角度 :±60°、±180°（任意角度精準可調）

6、擺管速度 120°來回4S、360°來回12S

7、試驗轉臺:尺寸（mm）標配∮600; 速度 1-17r/min(可調)

8、水壓：80KPa-100KPa可調。

（三）IPX5/6強噴水試驗機

1. 型號：SC-IPX5/X6
2. IPX5孔徑：6.3mm
3. IPX6孔徑：12.5mm
4. IPX5水流量：12.5±0.625L/min
5. IPX6水流量：100±5L/min
6. 水壓：按規定水流量調節
7. 噴頭口距離測試產品:2.5m～3m
8. 壓力表
9. 多級不銹鋼水泵
10. IPX5流量計5-20L/m
11. IPX6流量計10-130L/m
12. 計時器：
13. 配有適中的圓形轉盤直徑600mm（放樣品用）1~5r/min轉速可調

（四）IPX7浸水試驗箱

1、內尺寸（mm） 500*500*1500（可依客戶要求而定）

2、外尺寸（mm） 540*540*1500（可依客戶要求而定）

3、內外層材質 SUS304#不銹鋼板或鋼化玻璃

4、內層厚度（mm） 1.5mm

5、外層厚度（mm） 1.0mm

6、中間材質不銹鋼加強筋

7、內外層總厚度（mm） 40mm

8、測試zui高水深（m） 1.2-1.5m

9、水位調整方法手動調整

10、水位顯示不銹鋼標尺目視

11、機架底座材質 SUS304#不銹鋼板

12、水箱材質 SUS304#不銹鋼或鋼化玻璃或有機玻璃

（五）IPX8壓力浸水試驗機

1、罐直徑 0.6米

2、罐體高度 1.2米

3、外圍尺寸寬600mm*高1350mm

4、罐體材質 SUS304#不銹鋼板

5、壓力調整方法手動調整

6、時間控制 1－999Min

7、壓力表調整范圍 0-300Kpa（0-30m）或其他水壓

8、zui大極限壓力 800 kPa或其他水壓

9、壓力保護壓力安全閥保護

防塵試驗箱國標

等級劃分：(產品知識)

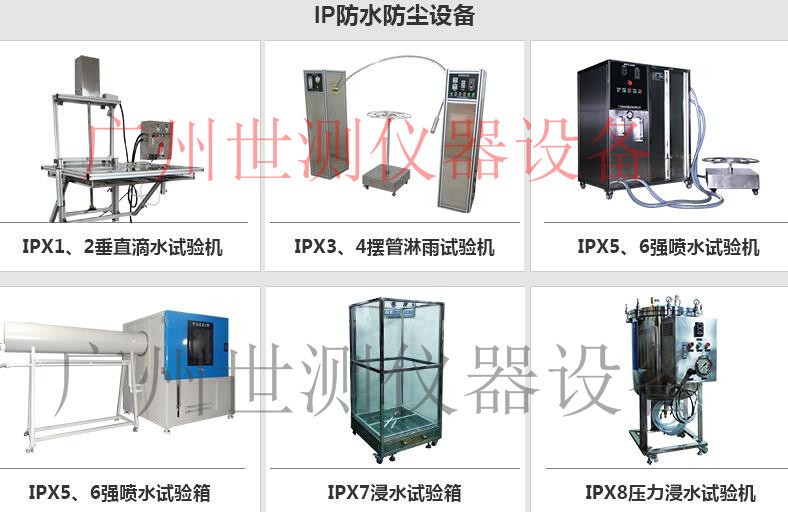

IP防水等級		試驗設備	型號
IPX1	垂直滴水：垂直落下的水滴不應引起損害	IPX1滴水試驗裝置	型號：SC-IPX12， IPX1和IPX2做在同一款設備上，可同時實現2種防護等級測試。
IPX2	15°滴水：柜體向任何一側傾斜15度角時，垂直落下的水滴不應引起損害	IPX2滴水試驗裝置	型號：SC-IPX12， IPX1和IPX2做在同一款設備上，可同時實現2種防護等級測試。
IPX3	淋水：以60度角從垂直線兩側濺出的水不應引起損害	IPX3擺管淋雨試驗機 IPX3花灑淋雨試驗裝置	型號：SC-IPX34， IPX3和IPX4做在同一款設備上，可同時實現二種防護等級測試。
IPX4	濺水：從每個方向對準柜體的噴水都不應引起損害	IPX4擺管淋雨試驗機 IPX4花灑淋雨試驗裝置	型號：SC-IPX34， IPX3和IPX4做在同一款設備上，可同時實現二種防護等級測試。
IPX5	噴水：從每個方向對準柜體的射水都不應引起損害	IPX5噴水試驗機	型號：SC-IPX56， IPX5和IPX6做在同一款設備上，可同時實現2種防護等級測試。
IPX6	猛烈噴水：從每個方向對準柜體的強射水都不應引起損害	IPX6強噴水試驗機	型號：SC-IPX56， IPX5和IPX6做在同一款設備上，可同時實現2種防護等級測試。
IPX7	短時間浸水：柜體在規定壓力和時間下短時浸入水中，不應有能引起損害的水量浸入	IPX7浸水試驗箱	型號：SC-IPX7
IPX8	連續浸水：可以在特定的條件下浸入水中，不應有能引起損害的水量浸入	IPX8壓力浸水試驗機	型號：SC-IPX8
